Sistema Smart Grid Solarize

sábado, 15 de abril de 2017



Fonte: SolarBrasil

Dicas antes de escolher o seu Painel Solar Fotovoltaico.

Antes de escolher o seu Painel Fotovoltaico, você sabe o que levar em consideração?
Preparamos este artigo com alguns pontos que devem ser levados em consideração antes da aquisição do seu Painel.

1) A garantia;

Para análise de qualidade de um painel fotovoltaico, somente uma análise de orçamento não é o bastante, é necessário pedir para o fornecedor a ficha técnica do aparelho para verificação de normas técnicas e funcionalidades. Grande parte dos painéis fotovoltaicos possui a garantia de potência mínima de 25 anos a 80% de sua potência original. Um dos critérios principais é verificar se a garantia é apoiada por uma entidade brasileira que deve cumprir as leis de proteção do consumidor caso haja alguma falha no desempenho do painel.
Faça as seguintes perguntas ao fornecedor:
  • Qual o procedimento caso haja algum problema com o painel?
  • Quanto tempo a assistência leva para identificar o problema?
Se as respostas forem vazias e evasivas algum ponto esta desalinhado, pense sempre que a partir do momento que você adquire um Painel Fotovoltaico ele é a sua fonte de energia e se caso de algum problema qual será o dano para o seu negócio?

2) Funcionalidade do Painel;

Quando falamos em funcionalidade do Painel Solar Fotovoltaico, falamos da porcentagem de Energia Solar que atinge a superfície do painel que é a área fotovoltaica que transforma em energia elétrica para consumo. Ou seja o cálculo de quantos Watts por M2 o painel solar gera.
Quanto maior for a funcionalidade e eficiência do painel mais Watts por M2 o sistema irá gerar.
Na hora de escolher o seu painel fotovoltaico vale a pena fazer o custo x benefício do produto. No mercado existem painéis fotovoltaicos de Sílicio Cristalino que são os mais utilizados no mercado, a eficiência comercial vai de 13% a 16%. Um painel com a eficiência maior que 16% é considerado um painel “premium” com maior durabilidade e eficiência.

3) Escolhendo o fornecedor;

Com a quantidades de fornecedores de painel que o mercado oferece qual o melhor a se escolher? Separamos alguns passos importantes para se fazer antes de escolher o seu painel:
  • Pesquise sobre o fornecedor, tempo de mercado, reclamações, indicações etc;
  • O site aparenta ser confiável? Quando foi a última atualização?
  • Caso não for nacional, possui escritório no Brasil?
Com esta pesquisa feita você consegue ter ideia de como o fornecedor se comporta em relação ao cliente.

4) Variação de Potência;

A variação de potência é a energia real gerada pela placa de energia fotovoltaica. Geralmente é indicada na folha técnica do produto. É mencionada a variação por tolerância, por exemplo: Um painel de 165W com uma tolerância de +ou- 5% poderá produzir entre 156.75W até 173.25W
Alguns fabricantes possuem a garantia de “Tolerância positiva”, que garante a produção de energia que está especificada no Painel Solar. Por exemplo: um Painel com potência de 200W especificada e uma tolerância de +5% e -0% irá produzir um mínimo de 200W e uma máxima de 210W
É necessário estar atento a esta informação uma vez que afeta diretamente a quantidade de energia que o aparelho vai gerar.

5) Qualidade da moldura (Quadro de alumínio);

A moldura do painel é um bom indicador da qualidade de fabricação, uma análise rápida antes de adquirir o seu painel é analisar os cantos do painel se foram colados, não é aconselhável pois com o calor e humidade pode soltar com o tempo. É aconselhável sempre adquirir um painel aparafusada ou soldada.
Caso o painel fique exposto e a aparência seja essencial para você, escolha o com molduras anodizado em preto, eles possuem uma estética melhor e não dão tanto reflexo com a luz solar.

6) Analise da Backsheet – Camada interior;

Os painéis fotovoltaicos por obrigatoriedade necessitam de uma folha de plástico que deve ser colada na parte de trás do painel para proteger as células fotovoltaicas. Deve-se observar se a folha está com bolhas de ar ou sinais de que irá descolar fácil, se apresentar estes aspectos significa que é um painel de baixa qualidade.

7) Diodos Bypass;

Se você optar por escolher um painel Mono ou Multi Cristalino, os diodos Bypass são obrigatórios. Eles são aplicados em cada célula fotovoltaica do painel na parte de trás e evitam que uma célula faça o trabalho por duas, dissipando uma potência muito grande que possa causar danos ao sistema. Também atuam no sentido de evitar uma queda de potência efetiva. Se o seu painel não possui o diodos by-pass uma pequena sombra em uma parte do painel pode afetar a produção de energia do painel todo.

8) Custo do Painel Solar Fotovoltaico;

Você precisa sempre levar em consideração o cálculo de quantos Watts de potência você está levando pelo valor pago R$.
Lembre-se você recebe pelo que você paga, seja cauteloso ao escolher um sistema solar apenas pelo preço. Tenha certeza de comprar corretamente o sistema, levando em conta: Garantia, serviços, suporte técnico, qualidade e produto.

9) Coeficiente de temperatura;

O coeficiente de temperatura é o número que descreve a forma como o Painel Fotovoltaico lida com temperaturas elevadas, maior que 25° Celsius.
As unidades do coeficiente são expressas em %. Quanto menor a temperatura melhor. Quanto mais sol no seu telhado você receber mais energia você pode gerar. Não se esta % for muito alta, em dias muito quentes o desempenho cai.
Um coeficiente de temperatura elevada é um sinal de painel de baixa qualidade. Uma porcentagem razoável é entre 0,4 e 0,5%. Acima de 0,6% é um sinal de alerta. Entre 0,45 e 0,3% é sinal de um excelente painel solar fotovoltaico.
Com estas informações você está pronto para dar o primeiro passo para a escolha do seu painel de Energia Solar fotovoltaica.

terça-feira, 11 de abril de 2017

Sistema de Aquecimento Solar Residencial

Sistema de Monitoramento Fotovoltaico Solar


 Sistema de Monitoramento de Linha De Alimentação do Filtro Filtro Solar para WVC WVC-FILTER Kaideng MPPT do Laço Da Grade Inversores
  Fonte: AliExpress
Dispositivo Descreuption

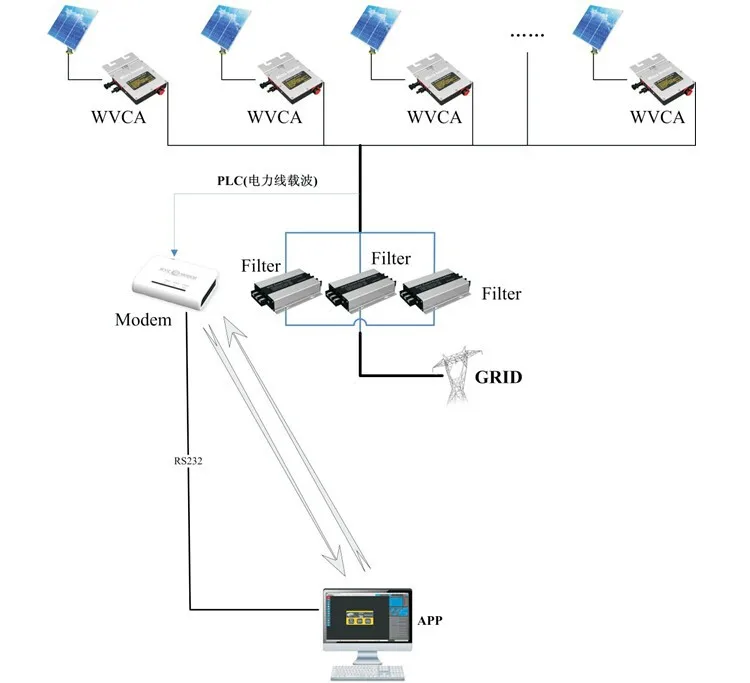

WVC Systen Filtro De Linha De Energia é um dispositivo de isolamento de sinal, ele é dedicado a KaiDeng solares sistema de geração de energia de série WVC, ele é usado em conjunto com WVC Modem e KaiDeng sistema de monitoramento de energia, principais características:

1. Grupos de Isolar o sinal entre os diferentes monitor do Sistema de Energia, para
evitar a interferência entre os grupos:

2. Evitar a desordem interferência de sinal da Rede:

3. Monitoramento de energia e capacidade de geração de Energia, se comunicar e transmitir os dados de monitorização para sistema de monitoramento por KaiDeng WI-FI (este recurso não está incluído na versão básica):

Parameter tabela
Modelo
Filtro de Linha de Alimentação Do Sistema WVC
Nominal de Saída Current
50A
Nominal de Saída Voltage
80 V ~ 262 V
Max. Potência De Saída
12 KVA
Tamanho (L* W * H)
228*146*40mm
Peso líquido
1.04 kg
Aprova Dágua
IP21
Instalação
na Porta



2-42-5

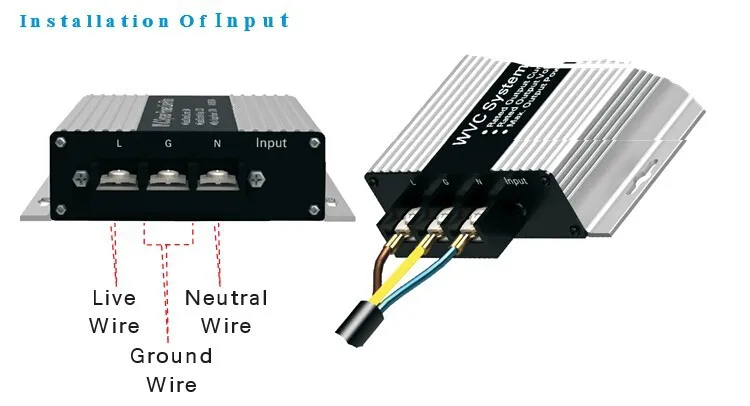

instalação de Filtro WVC

Por favor ligue o fio WVC Filtro De Linha De Energia para AC Sistema de Energia Solar, o greid como entrada, saída do sistema de energia solar, como abaixo:
2-1
2-22-3

terça-feira, 4 de abril de 2017

O INVERSOR SOLAR

O papel principal do inversor solar no sistema fotovoltaico é inverter a energia elétrica gerada pelos painéis, de corrente continua (CC) para corrente alternada (CA). O Seu papel secundário e garantir a segurança do sistema e medir a energia produzida pelos painéis solares.
Inversor Solar Fotovoltaico Grid-tie

O Inversor Solar é o “coração” do seu sistema de energia solar fotovoltaica.


Onde o Inversor Solar é Instalado?


Em residências, o inversor solar é tipicamente instalado perto do quadro de luz, em um local abrigado do sol, do calor e da água. Em mini-usinas (mini-geração distribuída) Comerciais e Industriais pode-se construir uma sala somente para eles, pois estes inversores são maiores e ocupam mais espaço físico.


Qual é o tipo de Inverso Solar mais Utilizado no Mundo?


O tipo de inversor solar mais utilizado é conhecido como "inversor grid tie", esses são os inversores utilizados para conectar o seu sistema fotovoltaico de energia solar na rede elétrica.

O papel principal do inversor solar (inversor grid tie) no sistema é inverter a energia elétrica gerada pelo painel solar, de corrente continua (CC) para corrente alternada (CA). O Seu papel secundário e garantir a segurança do sistema fotovoltaico e gerar dados da geração de energia para o monitoramento do desempenho do seu sistema.

Qual é a potência (kWp) do inversor solar (inversor grid-tie) que você precisa?


Depende da potencia (Watts) (tamanho) do sistema que você deseja instalar. Por exemplo, se você está instalando um sistema de 4.0kw em seu telhado e você não tem intenção de aumentar o número de painéis (aumentar a capacidade de geração do sistema), então você precisaria de um Inversor solar de 4.0kw.

Se você vai instalar um sistema solar de 4.0kw e pretende instalar mais painéis no futuro, então você pode instalar um inversor solar maior, como um de 5.0kW ou mesmo um 6.0kW. Apenas certifique-se que você tem o espaço em seu telhado para os painéis extras antes de optar por um inversor maior.

As principais características de um inversor solar (inversor grid-tie).


A maioria dos Inversores solares no Brasil são bastante confiáveis, mas, nem todos. Para assegurar-se de que esta comprando um inversor solar confiável, seguem alguns fatos e informações que você deve considerar antes de fazer a sua escolha:
  1. Inversor Solar sem transformador (Transformer-less) ou com transformador.


     O inversor solar sem transformador é um inversor mais leve, e gera menos calor (melhor para áreas fechadas) eles também tem reputação de serem mais eficientes no processo de conversão de CC para CA. Já no Brasil, diversas distribuidoras exigem que você use inversores com transformador. Fale com o seu instalador para descobrir qual é o ideal para você.

  2. Grau de Proteção contra água e poeira (IP) do Inversor Solar


    : apresentado na norma NBR IEC 60529 - Graus de proteção para invólucros de equipamentos elétricos (códigos IP). Isso é muito importante se seu inversor solar for instalado em local aberto, existem diversos graus de proteção, o aconselhável, para locais abertos é a partir de IP 55.

  3. Eficiência do Inversor Solar:


     A eficiência do seu inversor é medida em %, indicando o quão eficiente este inversor é em converter a energia solar de corrente continua (CC) para corrente alternada (CA), para ser usada na sua casa ou comércio. A eficiência de um inversor solar para sistemas conectados a rede varia, sendo 94% a eficiência mínima aceitável. Quanto mais alta a eficiência do inversor solar melhor.

  4. Possibilidade de conexão do Inversor Solar ao seu computador:


    Para aqueles que realmente gostam da ideia de possuir a sua própria "usina solar" e tem um grande interesse por TI,  a possibilidade de conectar o seu inversor solar ao computador pode ser interessante; pois isso possibilita  monitorar o desempenho do sistema em tempo real, de qualquer lugar do mundo gerando gráficos e comparações. As maiorias dos inversores solares já possuem um display onde você pode monitorar o desempenho do sistema, portanto, a conectividade ao computador pode ser dispensável para alguns.

  5. Garantia do Inversor Solar:




    Todos os Inversores solares vêm de fábrica com garantia de 5 anos e a maioria dos fabricante oferecem a opção para estender a garantia até 10 anos. Alguns inversores solares já vêm com uma garantia de 10 anos. Lembre-se, apenas porque ele tem a maior garantia, isso não significa que o inversor solar é mais confiável. O mais importante é que este inversor solar tenha uma garantia nacional e que seja de uma empresa com reputação comprovada. Dica: Procure saber do seu instalador qual é o procedimento caso o Inversor Solar apresente algum problema. (você não quer colocar o seu inversor no correio e mada-lo para Europa e esperar 3 meses até receber um novo!)



  6. Inversor Solar com Duplo Rastreamento (Duel MPPT):


    O duplo rastreamento é como se existissem dois inversores solares dentro de um só, ele permite que você tenha no mesmo sistema painéis voltados para dois lados diferentes. Exemplo: você pretende instalar um sistema de 5kw na sua propriedade, existem duas faces disponíveis voltadas para direções diferentes, o espaço de uma única face não é suficiente para os 5kw de painéis, então você vai dividir o sistema em 2.5kw de um lado do telhado e 2.5kw na outra face do telhado. Isso somente é possível fazer com inversores solares que possuam duplo rastreamento. Se você vai instalar todos os painéis em uma única face, não é necessário o duplo rastreamento.


Perguntas frequentes sobre o Inversor Solar Fotovoltaico Grid Tie


  1. O que é um inversor solar?


    O Inversor solar é um equipamento desenvolvido para converter a energia gerada pelos painéis solares em corrente contínua (CC) em corrente alternada (CA). A corrente alternada é a que usamos em nossas casas e empresas. Ou seja o inversor solar é fundamental para que você possa usar a energia fotovoltaica para alimentar os utensílios elétricos que você usa no dia-a-dia.

  2. É possível conectar qualquer equipamento em um inversor solar (grid-tie)?


    Sim, é possível conectar 99% dos equipamentos que você usa no dia-a-dia, como computadores, máquinas de lavar, secadores, luz, etc. Apenas equipamentos cirúrgicos e equipamentos extremamente sensíveis requerem inversores de onda senoidal pura. Ou seja é possível.

  3. Qual é diferença entre um inversor solar e um inversor fotovoltaico?


    Nenhuma. Os dois são a mesma coisa, somente o nome muda.

  4. O que é um inversor solar grid-tie?


    O que é um inversor solar grid-tieEste é o inversor solar mais utilizado no mundo. A expressão grid-tie em português significa: conectado á rede. O inversor grid-tie é aquele inversor usado para conectar um sistema fotovoltaico sem baterias na rede da sua residência ou empresa, eles são projetados para desligar rapidamente da rede elétrica caso ela venha a cair.


  1. O que é um inversor solar off-grid?
    inversor solar off-grid

    Off-grid significa “fora da rede” ou “desconectado da rede”. Esses inversores foram desenvolvidos para sistemas fotovoltaicos que funcionam independente da rede elétrica. Ex: Postes de iluminação solar, sistemas de rádio transmissão, telefones de emergência em rodovias, estações meteorológicas. Ou seja, em sistemas que usam baterias e normalmente em regiões isoladas onde não se tem acesso a rede elétrica.



  2. O que é um micro-inversor solar?
    micro-inversor solar

    Micro inversor solar é um inversor projetado para operar com um único painel solar. O micro-inversor converte a energia de corrente contínua de cada painel para corrente alternada. As vantagens do micro-inversor residem, principalmente, na operação independente de cada painel. Sim, algumas empresas possuem esta solução no Brasil.





  3. O que é um Inversor Solar string (String inverter)?
    inversor solar solar string

    O inversor string é o tipo de inversor solar mais comumente utilizado em casas e sistemas de energia solar. Ele é um inversor solar grid-tie e atualmente representa 50% de todos inversores solares utilizados no mundo. Dependendo do tamanho da instalação, pode haver mais do que um inversor string.






  4. O que é um inversor solar central?
    inversor solar central

    Inversores centrais são projetados para aplicações de grande porte como edifícios, instalações sistemas fotovoltaicos industriais e usinas solares. Eles são, basicamente, um grande inversor string.







  1. Eu posso ter um inversor solar menor que a quantidade de painéis que eu tenho?


    Sim. Você pode ter até 15% mais potência instalada (quantidade de painéis) do que a potência nominal do seu inversor. Ex: Você pode ter 2.3KWp de painel para um inversor de 2kWp. Isso acontece porque os seus painéis fotovoltaicos nunca irão produzir a potência máxima deles. (Devido a perdas por calor e outros fatores)

  2. Eu posso ter um inversor solar maior que a quantidade de painéis que eu tenho?


    Normalmente este não é o ideal e o seu sistema fotovoltaico não vai funcionar bem. Salve algumas exceções onde o inversor é projetado para fazer isso.

  3. O que é mais importante na escolha de um inversor solar?


    Confiabilidade e Eficiência. Quanto maior a eficiência do seu inversor solar mais energia gerada pelos painéis fotovoltaicos você aproveita para a sua casa ou empresa e, quanto mais confiável, menor é o seu risco de ter algum problema com o inversor solar. Se você tiver que escolher entre um dos dois nós aconselhamos o inversor que seja mais confiável, pois, é preferível perder um pouco da energia gerada (1%, 2% ou 3%) ao ter problemas com o inversor (Improvável mas pode acontecer com inversores de baixa qualidade).

  4. Inversores chineses VS Inversores europeus. Qual é melhor?


    Muitas pessoas falam mal de inversores chineses e dizem que os inversores Europeus são os melhores. Os Europeus estão produzindo esses inversores para energia solar a mais tempo, a 25 – 30 anos. Mas isso não quer dizer que os outros inversores não são bons. Existem inversores de boa qualidade sendo fabricados em todos os países inclusive no Brasil. Siga as nossas dicas nessa página que as chances de você se arrepender são mínimas.


  • Quais são os principais fabricantes de Inversor Solar?



    ABB
    FRONIUS
    SANTERNO
    WEG
    ECOSOLYS
    ENPHASE
    SMA
    ADVANCED ENERGY
    SUNGROW
    BONFIGLIOLI
    INGETEAN
    SCHNEIDER
    KAKO
    OUTBACK
    PHB
    B&B



  1. Quanto custa o inversor solar?


    No caso de sistemas conectados à rede, você vai comprar o sistema fotovoltaico todo (Painéis + Inversores + Estrutura de Fixação + Materiais elétricos + Instalação e Projeto). Portanto o preço do inversor será diluído.

    Os inversores são, principalmente, vendidos por sua potência nominal (1.5kWp, 5kWp, 100kWp etc). Quanto maior for o inversor , mais barato é o preço pela potência. Exemplo: Um inversor de 100kWp pode custar R$100.000,00 e um inversor de 1.5kWp pode custar R$4.000,00. Ou seja, neste caso, o inversor de 100kWp custa R$1.000,00 por kWp e o Inversor de 1.5kWp custa R$2.666,00 por KWp.

    Preços típicos, médios, de inversores grid-tie no varejo (Março 2017):
  • Inversor solar de 1.5KWp aproximadamente R$ 3.000,00 – R$5.000,00
  • Inversor solar de 2.5kWp de R$5.000,00 – R$7.000,00
  • Inversor solar de 3.0kWp de R$6.500,00 – R$7.500,00
  • Inversor solar de 5.0kWp de R$8.000,00 – R$10.000,00
  • Inversor solar de 15.0kWP de R$ 15.000,00 – R$20.000,00
  • Inversor solar de 20.0kWP de R$ 20.000,00 – R$25.000,00
  • Inversor solar Central 100kWp de R$ 50.000,00 até 100.000,00
  • Inversor solar Central 1000kWp de R$ 300.000,00 até R$600.000,00
Obs: esses são preços médios de varejo, apurados em Março de 2017, eles variam muito e no caso de uma empresa integradora esses preços normalmente são mais em conta.


Certificação do Inmetro para INVERSORES Conectados à Rede (On Grid)


O PBE Fotovoltaico foi implementado em caráter compulsório por meio da Portaria Inmetro no 4, de 4 de janeiro de 2011, complementada pelos critérios estabelecidos na Portaria Inmetro n° 357/2014. O objetivo dessa legislação é o estabelecimento de regras para os inversores de energia solar fotovoltaica.

IMPORTANTE: Não é porque o seu Inversor não esta aqui que ele não é bom. Hoje existe um grande atraso por parte dos laboratórios certificados e portanto a maioria dos Inversores ainda não constam nesta lista. Caso tenha dúvidas sobres os inversores fotovoltaicos que você pretende comprar entre em contato conosco para tentarmos lhe auxiliar.

Baixe o PDF da lista do Inmetro de inversores fotovoltaicos.
