5 Tipos de sistema de água quente Solar.


Cinco tipos principais de sistemas de aquecimento solar de água são vendidos hoje. Esses cinco são uma destilação de dezenas de tipos vendidos nos últimos 25 anos. Eles são:
• Batch
Os vencedores provados são simples, confiável e duradoura. Alguns sistemas são "malha aberta" (a água doméstica em si é diretamente aquecido) e alguns são "circuito fechado" (um fluido de transferência de calor é aquecido pelo colector eo calor é transferido para a água quente sanitária por meio de um calor permutador). Alguns sistemas são "ativos", o uso de peças móveis, tais como bombas e válvulas, e outros são "passiva", sem uso de peças mecânicas ou em movimento.
Há muitas considerações na escolha do melhor sistema para uma casa, mas o cliente ea situação irá ditar o sistema de direito.
Por exemplo, para uma casa de um-para-dois pessoa num clima temperado, onde rígido congela raramente ocorrem, pode ir com um aquecedor de grupo, especialmente se a água quente será utilizado mais no final do dia, em vez de a primeira coisa na de manhã. Em uma família com três ou mais pessoas, onde a estética eo peso não são um problema, o sistema termossifão poderia caber a conta, especialmente se não há espaço para um reservatório adicional perto do aquecedor de água existente.
O sistema drainback, um favorito pessoal aqui no Noroeste, exige queda contínua entre o coletor solar eo tanque de armazenamento solar. Se queda contínua não é possível, há sempre o sistema pressurizado glicol onde a tubulação pode ir para cima, para baixo, sobre e ao redor, sem preocupação. Normalmente mais de uma opção pode funcionar para qualquer situação.

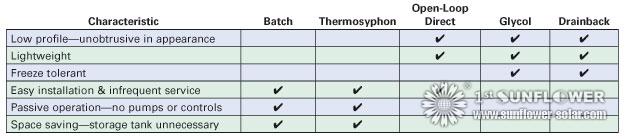

O número de pessoas no agregado familiar irá ditar o quão grande o sistema terá de ser, e que os sistemas são ainda possível. Programas de descontos e incentivos só podem qualificar certos sistemas em uma determinada área. Alguns sistemas são relativamente fáceis de instalar para fazer-você-mesmo, enquanto outros mais leigos não devem tentar. Veja a tabela comparativa mostrando as características dos diferentes tipos de sistemas. Faça sua escolha, e gosta de usar energia solar para aquecer a sua água!

Aquecedores solares de lote
Por cem anos, simples aquecedores de lote solares têm sido utilizados na
Unidade ED Estados. O termo SCI (armazenamento integrado coletor) nos diz que o coletor e tanque de armazenamento são combinados em uma unidade. Um tanque de água, colocado entre uma caixa isolada coberto com vidro, é colocado no sol para o sul. A água fria é canalizada para o fundo do tanque; água quente é retirado do topo. Sempre que há uma chama para água quente, a pressão da água a partir da sua casa move água quente a partir do topo do aquecedor lote solar como água fria é empurrado para dentro da parte inferior.
Uma vez que a água potável é aquecida diretamente, isto é um sistema em anel aberto. E uma vez que nenhuma bomba é utilizada para mover a água a partir de colector para utilização final, é passiva. O aquecedor de grupo é uma escolha popular para casas em climas moderados, onde congelamento não é um grande problema. Aquecedores lote comercialmente fabricados são de custo relativamente baixo. Aquecedores de lote bruto pode até mesmo ser feitos em casa. Se aquecedores de lote são instalados no telhado, o peso tem de ser tomada em consideração. Aquecedores de lote comerciais podem pesar 200 libras (90 kg) seco, e, quando cheio com 40 galões (150 L) de água, mais de 320 libras (145 kg) é adicionado.
Devido ao seu custo relativamente baixo e simplicidade, para aqueles que vivem em climas moderados com sol boa disponível, o aquecedor de grupo é provavelmente o melhor valor para aquecimento de água doméstica.
A ilustração a seguir inclui os principais componentes de qualquer sistema solar lote aquecedor. Veja o nosso Sistema de água quente solar seção Componentes para uma introdução à função (s) de cada componente.

Sistemas termossifão
Outro sistema relativamente simples, passiva, e do aquecedor de água solar, mais popular no mundo inteiro é o termo>sifão. Comum no Japão, Austrália, Índia e Israel, eles são facilmente reconhecíveis porque o reservatório deve estar localizado logo acima do coletor.
Sistemas de termo>sifão funciona sobre o princípio de calor subindo. Em um sistema em anel aberto (não-congelantes para climas apenas), água potável entra na parte inferior do colector e eleva-se para o tanque em que se aquece. Em climas mais frios, uma solução de anticongelante, tal como propileno glicol, é usado no circuito fechado solar, e liof tolerante tubagem, tal como polietileno reticulado (PEX), é usado para as linhas de água potável do sótão e na telhado.
Vários fabricantes internacionais tornar os sistemas de termossifão. A vantagem deste sistema sobre o aquecedor lote é que o calor solar é armazenado num tanque bem isolado, então a água quente pode ser usado em qualquer altura, sem a pena de perdas durante a noite.
Thermosyphon Systems

Open-loop sistemas directos
Usado em ambientes tropicais, onde nunca congelamento ocorre, este é o mais simples dos sistemas ativos. Um padrão, 52-galão (200 l) tanque elétrico pode ser usado, se uniu com a 40 metros quadrados (3,7 m2) colector solar térmico. Normalmente, o elemento elétrico não está ligado, de modo que este tanque torna-se um tanque de armazenamento, apenas para água pré-aquecida alimentando um aquecedor de água existente backup.
Um respiradouro de ar, automático ou manual, é instalado no ponto mais alto do colector solar térmico para purgar o ar inicialmente. A bomba, um circulador pequena usando tão pouco como 10 watts, pode ser alimentado diretamente por um módulo de PV 10-watt, ou uma bomba controlado termostaticamente AC pode ser usado. Um sensor de pressão-interruptor pode ser instalado para limitar a temperatura do tanque solar atinge. Padrão encaixe de comutação-sensores estão disponíveis para 160 ° F ou 180 ° F (71 ou 82 ° C).
Open-Loop Direct Systems

Sistemas pressurizados glicol
Nesse ativo, sistema de circuito fechado, a água potável recebida é encaminhada para o tanque de armazenamento solar, mas nunca para os colecionadores. Uma mistura de água e anticongelante circula a partir dos colectores através de uma bobina de tubo no tanque solar, e, em seguida, é bombeada de volta através dos colectores. (Na maioria dos climas, de 50/50 propileno glicol e mistura água irá manter coletores de congelamento.) A água potável é aquecida pela transferência de calor através do contato com o tubo.
Estes sistemas requerem um tanque de expansão e de alguns outros componentes auxiliares para o enchimento, arejamento, e manutenção do sistema. Uma vantagem decisiva na sistemas anticongelantes é que os colectores pode ser montado em qualquer lugar. Estes sistemas são praticamente a única opção em climas muito frios.
Pressurized Glycol Systems

Sistemas de circuito fechado Drainback

O sistema de circuito fechado drainback exige, talvez, o serviço de rotina, pelo menos de qualquer sistema ativo. O fluido de transferência de calor é a água destilada, que raramente tem de ser mudada. Quando o sistema está em repouso (não bombeamento), o colector solar está vazio ea água destilada é armazenada em um 10-galão tanque reservatório (38 l), normalmente localizado imediatamente acima do tanque de armazenamento de energia solar. Tanques maiores reservatórios de capacidade são normalmente necessários em grandes sistemas.
Quando a bomba liga-se, a água destilada é circulado a partir do reservatório de volta através do colector e do permutador de calor, passando calor para a água potável no tanque solar. Quando a bomba é desligado, novamente, a água destilada é drenada de volta para o reservatório. O colector deve, portanto, ser sempre maior do que o tanque de armazenamento, e que deve haver inclinação contínua suficiente na tubagem para garantir contra a congelação.
Drainback sistemas são eficazes e confiável. Eles trabalham muito, mesmo nos dias mais quentes e mais frios do ano, e pode operar vinte anos sem a necessidade de serviço. A única desvantagem é que as bombas de maiores geralmente têm de ser utilizado, especialmente se estiver a bombagem de água de dois andares ou mais, uma vez que a bomba tem drainback para levantar a água destilada para a altura dos colectores solares.
Uma forma de contornar o problema de altura é colocar o reservatório no sótão, reduzindo a altura da bomba tem de levantar. No entanto, se ele está localizado num local onde os tubos que vão de e para o reservatório pode congelar-glicol, deve ser adicionado. Isto também é feito quando muito, canos horizontais não permitem drenar de volta  ocorrer rapidamente.
Closed-Loop Drainback Systems
