Funcionamento de Inversores de Carga Semi>Senóide e Senóidal Pura

Resultado de imagem para Foto de Inversores de cargaResultado de imagem para Foto de Inversores de carga


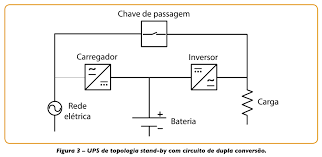

Um Inversor é um aparelho eletrônico que transforma a corrente contínua (CC) da bateria em corrente alternada (CA) equivalente à da casa. Permite usar eletrodomésticos e equipamentos industriais a partir de baterias. Pode ser de tecnologia clássica, de tecnologia HF ou mista; pode gerar onda quadrada, semi-senóidal ou senóidal Pura.
Vamos ver o que significam essas características na prática :
Tecnologia clássica, onda quadrada
A onda quadrada é a forma a mais simples de corrente alternada. Era a única economicamente accessível antes da chegada do transistor e da tecnologia HF. Para inversores
115VCA-60Hz, a corrente passa sem transição de -115V a +115V e vice-versa 60 vezes por segundo . É óbvio que o valor máximo da corrente (valor de pico) fica limitado a 115V.
Resultado de imagem para Foto de Inversores de cargaResultado de imagem para Foto de Inversores de carga
Inconvenientes :


1. Peso. Inversores dessa tecnologia usam um transformador BF (baixa freqüência) muito pesado.

Resultado de imagem para Foto de Inversores de cargaResultado de imagem para Foto de Inversores de carga
2. Não pode alimentar motores. O torque de partida de um motor monofásico depende do valor do pico da onda (162V na onda senóidal de 115VCA). O valor de pico da onda quadrada, limitado a 115V, não permite dar partida a motores.

Resultado de imagem para Foto de Inversores de cargaResultado de imagem para Foto de Inversores de carga
3. Distorção harmônica (mede,em %, a diferença entre a forma de uma onda e a da senóide pura de mesmo valor). No caso da onda quadrada, a distorção harmônica é máxima. Isso é incompatível com inúmeras aplicações; gera ruídos, aquecimentos e funcionamentos defeituosos.
4. O rendimento é baixo : da ordem de 50%.
Com o desenvolvimento da tecnologia HF, na última década, os inversores "quadrados" estão desaparecendo do mercado. A MBT-Energia Autônoma não comercializa esse tipo de inversor.
Tecnologia HF, onda semi-senóidal

Resultado de imagem para Foto de Inversores de cargaResultado de imagem para Foto de Inversores de carga
A onda semi-senóidal (também chamada senóide modificada ou quase senóide) tem uma forma intermediária entre a onda quadrada e a onda senóidal pura. Todas as vantagens da tecnologia HF vêm da permanência do sinal no valor zero cada vez que o sinal muda de sentido. Isso permite reduzir drasticamente a distorção harmônica, aumentar o valor de pico até o da senóide pura, e aumentar consideravelmente o rendimento. Dessa forma, quase todos os inconvenientes da onda quadrada desaparecem.


Resultado de imagem para Foto de Inversores de cargaResultado de imagem para Foto de Inversores de carga
Os inversores de tecnologia HF (de high frequency = alta freqüência) e de onda semi-senóidal são atualmente os mais populares por ser baratos, leves, de fácil manuseio, e atender a maioria das necessidades domésticas e profissionais de pequeno porte.
